PTH04T240WAZ - Texas Instruments

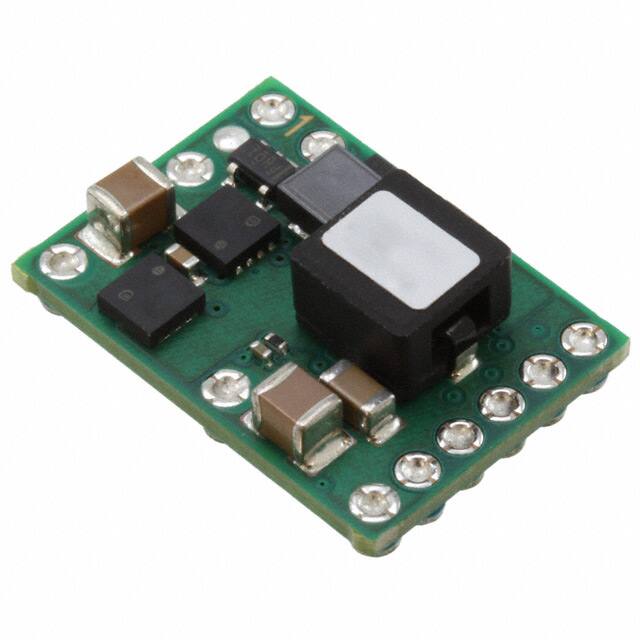

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH04T240WAZ
Hersteller Teil #: PTH04T240WAZ
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: Module DC-DC 1-OUT 0.69V to 3.6V 10A 11-Pin DIP Module T/R
Verpackung: 11-SMD Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH04T240WAZ Datenblatt
PTH04T240WAZ Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 6 days ago)
Factory Lead Time
6 Weeks
Package / Case
11-SMD Module
Surface Mount
YES
Mounting Type
Surface Mount
Number of Pins
11
Weight
3.8g
Voltage - Input (Nom)
5V
Power - Output (Max)
36W
Power Dissipation (Max)
36W
Packaging
Tray
Series
PTH04040W
Operating Temperature
-40°C~85°C
Size / Dimension
0.87Lx0.62W x 0.35 H 22.1mmx15.8mmx8.9mm
JESD-609 Code
e1
Part Status
Active
Moisture Sensitivity Level (MSL)
3 (168 Hours)
Number of Terminations
11
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Terminal Finish
Tin/Silver/Copper (Sn/Ag/Cu)
Applications
ITE (Commercial)
Additional Feature
REMOTE SHUTDOWN
HTS Code
8504.40.85.00
Terminal Position
UNSPECIFIED
Terminal Form
BALL
Peak Reflow Temperature (Cel)
260
Number of Functions
1
Terminal Pitch
2.54mm
Depth
15.75mm
Frequency
300kHz
Base Part Number
TH04T240
Number of Outputs
1
Approval Agency
UL, CSA
Efficiency
94%
Trim/Adjustable Output
YES
Current - Output (Max)
10A
Current - Output
10A
Output Power
36W
Max Output Voltage
3.6V
Voltage - Output
3.6V
Protections
OUTPUT OVER CURRENT;THERMAL
Control Mode
VOLTAGE-MODE
Current - Output 1
10A
Min Output Voltage
690mV
Isolation
Non-Isolated
Max Input Voltage (DC)
5.5V
Min Input Voltage (DC)
2.2V
Features
Remote On/Off, OCP, OTP, UVLO
Height
7.5mm
Thickness
7.5mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Flammability Rating
UL94 V-0
Lead Free
Lead Free
Suche nach Teilenummer:PTH04T240WAZ Enthaltenes Wort ist 4
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTH04T240WAZ | 11-SMD Module | Module DC-DC 1-OUT 0.69V to 3.6V 10A 11-Pin DIP Module T/R | |
| PTH04T241WAZT | 11-SMD Module | IC PWR MGMT ADJ 10A 11SMD | |
| PTH04T241WAZ | 11-SMD Module | Module DC-DC 1-OUT 0.69V to 3.6V 10A 11-Pin DIP Module T/R | |
| PTH04T241WAS | 11-SMD Module | DC/DC CONVERTER 0.69-3.6V 36W |
Verwandte Teile in PTH04T240WAZ
PTH04T240WAZ Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
PTH04
Häufig gestellte Fragen
How long is the RoHS compliant?
Two year warranty
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: Module DC-DC 1-OUT 0.69V to 3.6V 10A 11-Pin DIP Module T/R
Verpackung: 11-SMD Module
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 1 Kann sofort geliefert werden
Stückpreis: 17.20890
| Menge. | Stückpreis |
|---|---|
| 1+: | $17.20890 |
| 10+: | $16.23481 |
| 100+: | $15.31586 |
| 500+: | $14.44892 |
| 1000+: | $13.63106 |
